浮動頭換熱器，管板兩端只有一端固定在殼體上,，另一端相對于殼體可以自由移動,，稱為浮動頭,。浮頭由浮管板、鉤環,、浮頭端蓋組成,。它是可拆卸連接，管束可從殼體中抽出,。管束和殼體的熱變形不受相互約束,，因此不存在熱應力。本實用新型的優點是管間和管內清洗方便，不會產生熱應力;但其結構復雜,，成本高于固定管板換熱器,，設備體積大，材料消耗大,，運行中無法檢查浮頭端蓋,，制造過程中對密封要求高。適用于管殼與管束溫差大或管殼側介質易結垢的場合,。

浮動頭端結構自我們換熱器技術眾籌團隊成立以來,，有七位朋友積極參與。今天我們介紹的是浮頭換熱器的換熱技術眾籌,。在浮頭換熱器的結構設計中,，浮頭端蓋的密封問題是浮頭部件結構設計中的一個重要因素。影響浮頭端蓋密封的重要部件有鉤環,、浮頭蓋等,。

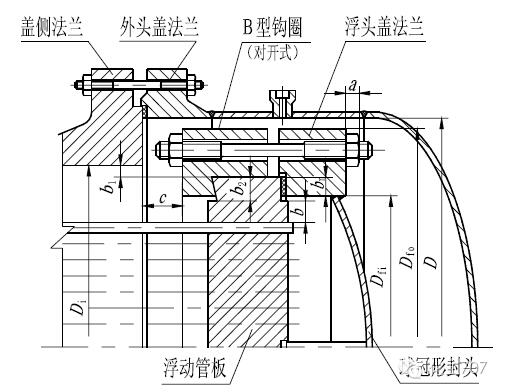

浮動頭換熱器的浮動頭端結構由缸體、外封頭側法蘭,、浮動頭管板,、鉤環、浮動頭蓋,、外封頭蓋,、螺孔、鋼環等組成,。鉤環浮頭的詳細結構如下圖所示,。
浮頭蓋是浮頭換熱器的重要組成部分。浮頭罩結構如下圖所示,。
的浮動頭端結構新浮頭換熱器由一個圓柱,一側法蘭外頭罩,浮動管板,一個鉤環,一個浮動頂蓋,外頭罩,螺釘孔和鋼圈,等的結構特點是凹或梯形密封面安排內部一側法蘭外一側的外頭罩,和多數的螺絲是均勻分布通過鉆探和螺紋或焊接外一側靠近密封面,和鉤環和相關的部分移除浮頭密封槽的頭管板是原始凹槽,和另一個階梯槽與管板的中心圓中心和半徑略大于管束的外直徑在同一端面上,打開所述管片拼合槽只與所述梯槽連接,，不與所述凹槽連接。
浮動頭換熱器一端的管板固定在殼體與管箱之間,，另一端的管板可以在殼體內自由移動,，現場可見。換熱器的管殼和管束的熱膨脹是自由的,，管束可以抽出,，便于管間和管內的清洗。其缺點是結構復雜,，成本高(比固定管板高出20%),，運行時浮頭有泄漏，不易檢查和操作,。浮頭換熱器適用于管束溫差大或管束側介質易結垢的場合,。
浮頭法蘭是一種寬面法蘭,，它與梯子凸臺連接，位于同一端面上,。凸臺,、階梯凸臺和中分隔板分別與浮頭管板的凹面和梯槽配合，浮頭法蘭與不折疊球面密封,，封頭組焊為浮頭蓋,，其法蘭螺孔與浮頭管板的螺孔或螺釘相配合，浮頭管板的凹面和階梯槽,、中分槽,、墊片用螺栓或螺母壓緊。必要時,，可適當增大浮頭管板的厚度,、直徑和筒體的內徑，并相應增大相關零部件的尺寸,；另提供一個無外力的輔助鋼環,，環體內徑大于筒體外徑浮頭管板，鋼環的一端設有法蘭,，與頂蓋外側面法蘭內表面的凹面或階梯狀密封面連接密封,，另一端設有法蘭或其他結構與原凹槽和墊片或外圈密封浮頭管板。
